Das NDPro Konzept

Für Techniker: die empfohlene Architektur für den professionellen und sicheren Betrieb von NDPro.

Treiber
Oberflächen
Automation
Monitoring

So arbeitet NDPro.

NDPro ist ein Node.js-Server in Ihrem Netz. Treiber sprechen direkt mit den Geräten, ein gemeinsames Datenmodell versorgt Oberflächen und Dienste.

  • Ein Server, viele Hersteller
  • Einheitlicher Zustand je Gerät
  • Oberflächen im Browser (HTML5)
NDPro
Einheitliche Datenpunkte
pingconnectpower
Treiber
Übersetzt das Protokoll
RESTSNMPKNX
Gerät
Display · DSP · Matrix
ohne Zusatzsoftware

Geräte direkt angebunden.

Jeder Treiber spricht das Protokoll des Herstellers und übersetzt es in einheitliche Datenpunkte. Auf den Geräten wird keine Software installiert.

  • REST, TCP/IP, WebSocket, SSH
  • SNMP, Modbus, KNX, BACnet
  • Microsoft 365 per API
Projekt
Ihr Projekt
RaumlogikOberflächenKonfiguration
NDPro Core
Core auf Node.js
TreiberDiensteMonitoring
Server
Debian-Linux
Node.jsPM2Apache (HTTPS)

Core und Projekt getrennt.

Der Core bringt Treiber, Dienste und Monitoring. Raumlogik und Oberflächen liegen im Projekt. Ein Update erneuert den Core, das Projekt bleibt.

  • Updates ohne Projektumbau
  • Projektlogik in JavaScript
  • Eigene Oberflächen in HTML5

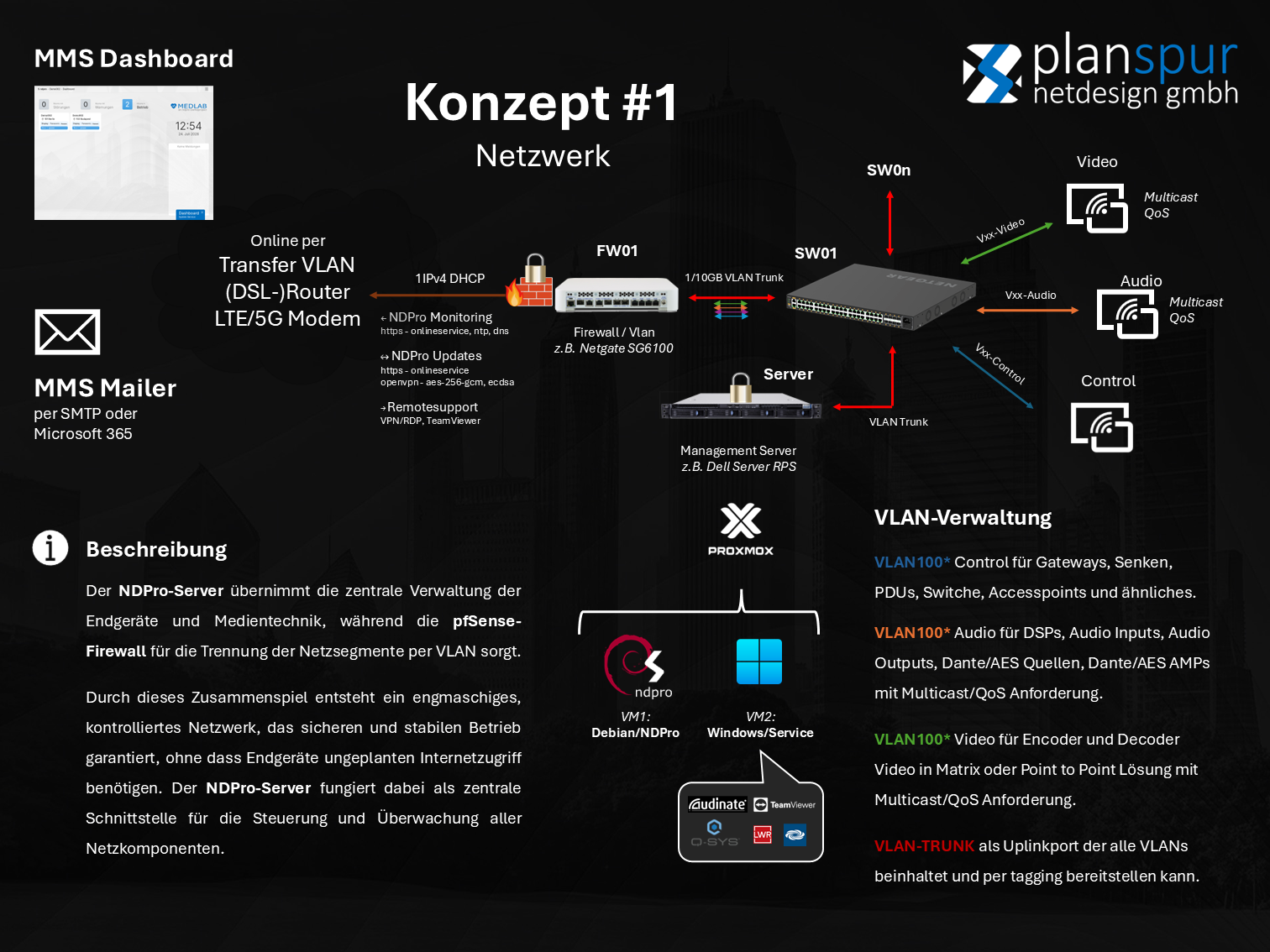

Client-Netz
Browser · Touchpanels · IT
HTTPS 443
NDPro-Server
Linux-VM oder Appliance
Debian 13Node.js
AV- und Gebäudenetz
Displays · DSP · KNX · BACnet
TCP/UDPICMP

Läuft in Ihrem Netz.

NDPro läuft auf einer Linux-VM oder Appliance zwischen Client- und AV-Netz. Browser greifen per HTTPS zu, die Geräte spricht NDPro direkt an.

  • Passt in bestehende VLANs
  • HTTPS für alle Oberflächen
  • Kernfunktionen auch offline
Anmelden
Zwei-Faktor oder Single Sign-on
AuthenticatorOkta
Rechte
Rechte je Benutzer und Gruppe
GeräteSeitenFunktionen
Nachvollziehen
Benutzeränderungen protokolliert
HTTPS / WSSverschlüsselt

Jeder sieht, was er braucht.

Anmeldung mit Zwei-Faktor oder Single Sign-on, Rechte je Benutzer und Gruppe bis auf Gerät und Seite. Zugangsdaten werden verschlüsselt gespeichert.

  • Zwei-Faktor per Authenticator
  • Single Sign-on, z. B. Okta
  • Benutzeränderungen protokolliert
Raum
Funktionen bleiben lokal
DisplayAudioLicht
Gebäude
Standorte unabhängig betrieben
Etage 0Etage 1Etage 2
Campus
Zentrale Sicht über alles
Standort AStandort BMonitoring

Vom Raum bis zum Campus.

Jeder Raum läuft lokal weiter, auch ohne Verbindung nach außen. Mehrere Standorte lassen sich zentral überwachen, neue Räume kommen aus Vorlagen.

  • Raumfunktionen lokal verfügbar
  • Zentrale Sicht über Standorte
  • Neue Räume aus Vorlagen

Technische Eckdaten.

Was ein NDPro-Server braucht und was er mitbringt.

Server

  • Debian 13 oder neuer
  • Node.js LTS mit PM2
  • Apache als HTTPS-Proxy

Hardware

  • ab 4 Kerne, empfohlen 8
  • ab 4 GB RAM, empfohlen 8
  • ab 80 GB SSD, empf. 260

Protokolle

  • REST, TCP/IP, WebSocket
  • SSH, SNMP, Modbus
  • KNX, BACnet, Microsoft 365

Sicherheit

  • Zwei-Faktor, Single Sign-on
  • Rechte je Benutzer, Gruppe
  • Betrieb ohne Root-Rechte

Zugriff

  • Browser per Domain, HTTPS
  • Gültiges TLS-Zertifikat
  • Geräte direkt per IP

Betrieb

  • Kernfunktionen offline
  • Backups, Zeitpläne lokal
  • Updates per gesichertem VPN

Netzwerk und Freigaben.

Die Freigaben für Betrieb, Updates und Monitoring auf einen Blick.

Zugriff auf NDPro

  • SSH 22, HTTP 80
  • HTTPS 443
  • SMB 445, optional

NDPro zu Geräten

  • TCP/UDP je Hersteller
  • ICMP für Erreichbarkeit
  • Empfehlung: ANY im AV-Netz

Online, ausgehend

  • HTTPS 443 für Meldungen
  • VPN UDP 1201 für Updates
  • TCP 80/443 für Debian

DNS und Zeit

  • DNS TCP/UDP 53 und 853
  • NTP/SNTP UDP 123
  • Domain zeigt auf NDPro

Zertifikate

  • Öffentlich signiertes TLS
  • Let’s Encrypt oder Wildcard
  • Self-Signed nur zum Start

Endgeräte

  • Uhrzeit, Zeitzone korrekt
  • DNS-Auflösung prüfbar
  • Zertifikatsprüfung aktiv
